yml文件

# yaml文件

k8s希望你用YAML 文件的方式，即：把容器的定义、参数、配置，统统记录在一个声明式的 YAML 文件中，然后用这样一句指令把它运行/删除起来：

kubectl apply/delete -f xxx.yml
1

基本字段

apiVersion、kind、metadata 都被 kubectl 用于生成 HTTP 请求发给 apiserver，比如

https://192.168.49.2:8443/api/v1/namespaces/default/pods/ngx-pod
1

# pod

apiVersion一定是v1 kind一定是Pod

一个简单的pod，重要的是metadata里两个字段：

  • name ：建议定义name加上-pod后缀区分其他API对象
  • labels ：可以添加任意数量的key-value。结合name方便管理
apiVersion: v1
kind: Pod
metadata:
  name: busy-pod
  labels:
    owner: chrono
    env: demo
    region: north
    tier: back
1
2
3
4
5
6
7
8
9

pod的yaml文件中最重要的字段是containers（name,image）,它里面有：

  • port 容器对外暴露的端口
  • imagePullPoliy 镜像拉取策略Always/Never/IfNotPresent，一般默认是 IfNotPresent（本地没有就去拉）
  • env pod环境变量，运行时指定
  • command 启动时执行的命令，相当于dockerfile的ENTRYPOINT
  • args command运行时的参数，相当于dockerfile的CMD
...
spec:
  containers:
  - image: busybox:latest
    name: busy
    imagePullPolicy: IfNotPresent
    env:
      - name: os
        value: "ubuntu"
      - name: debug
        value: "on"
    command:
      - /bin/echo
    args:
      - "$(os), $(debug)"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

上面这个pod作用就是打印env的两个name而已

# job/cronjob

基于面向对象的设计思路：一个是“单一职责”，另一个是“组合优于继承”。

job 和 CronJob，它们就组合了 Pod，实现了对离线业务的处理。

在线任务：Nginx、Node.js、MySQL、Redis 等。不会停，交给pod

离线任务：日志分析、数据建模、视频转码等。总有停的时候

  • 临时任务：job
  • 定时任务：cronjob

# job

apiVersion一定是batch/v1 kind一定是Jod

pod之外的yaml，再加上对象的类型名能生成模板yaml文件

export out="--dry-run=client -o yaml"              # 定义Shell变量
kubectl create job echo-job --image=busybox $out
1
2
apiVersion: batch/v1
kind: Job
metadata:
  name: echo-job

spec:
  template:
    spec:
      restartPolicy: OnFailure
      containers:
      - image: busybox
        name: echo-job
        imagePullPolicy: IfNotPresent
        command: ["/bin/echo"]
        args: ["hello", "world"]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

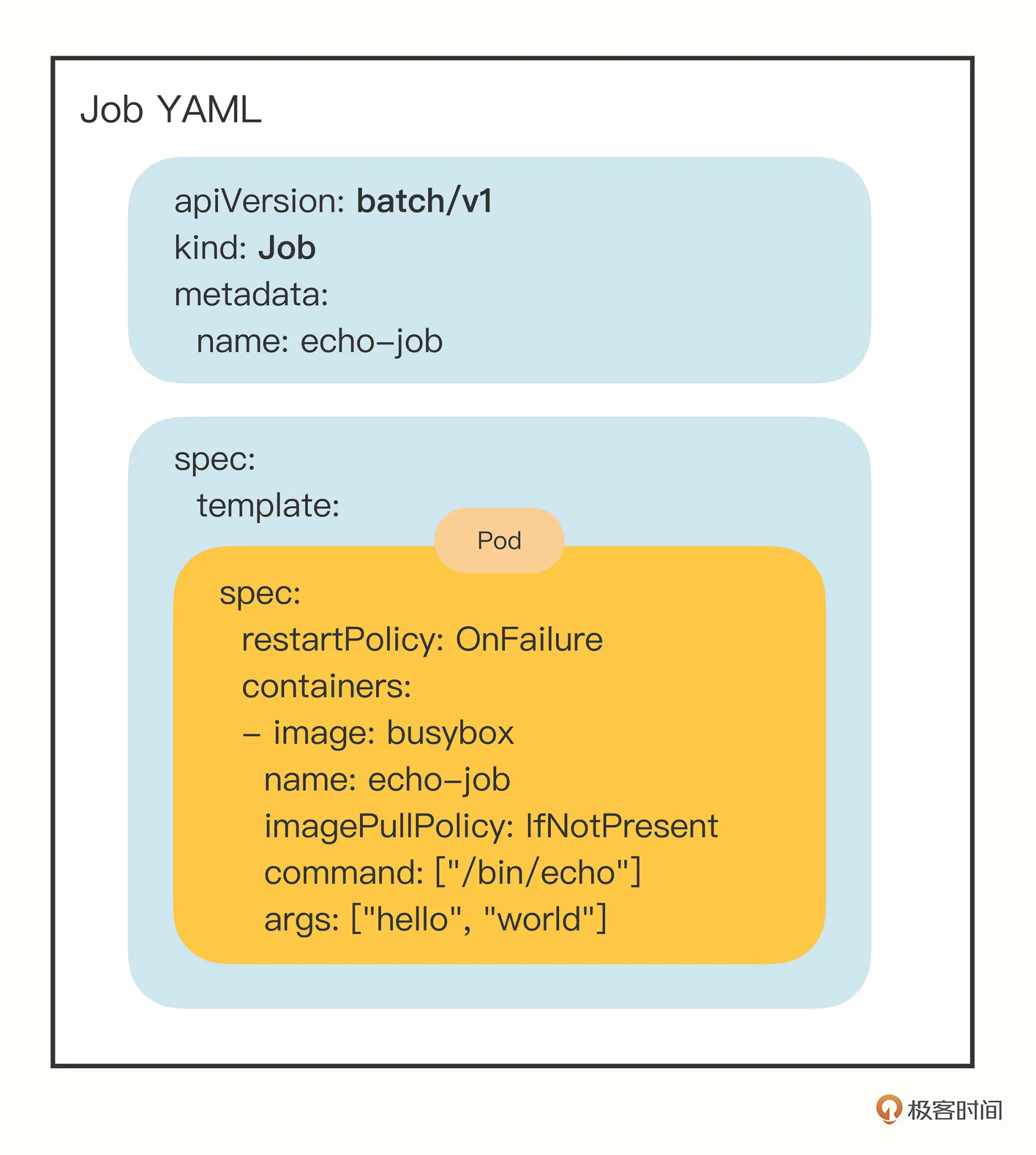

在 Job 对象里应用了组合模式，template 字段定义了一个“应用模板”，里面嵌入了一个 Pod，这样 Job 就可以从这个模板来创建出 Pod。

而这个 Pod 因为受 Job 的管理控制，不直接和 apiserver 打交道，也就没必要重复 apiVersion 等“头字段”，只需要定义好关键的 spec，描述清楚容器相关的信息就可以了，可以说是一个“无头”的 Pod 对象。

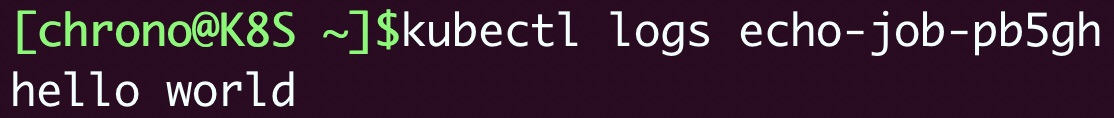

apply运行之后，里面的pod就是打印helloworld而已。Job 业务的特殊性，所以我们还要在 spec 里多加一个字段 restartPolicy，确定 Pod 运行失败时的策略，OnFailure 是失败原地重启容器，而 Never 则是不重启容器，让 Job 去重新调度生成一个新的 Pod。

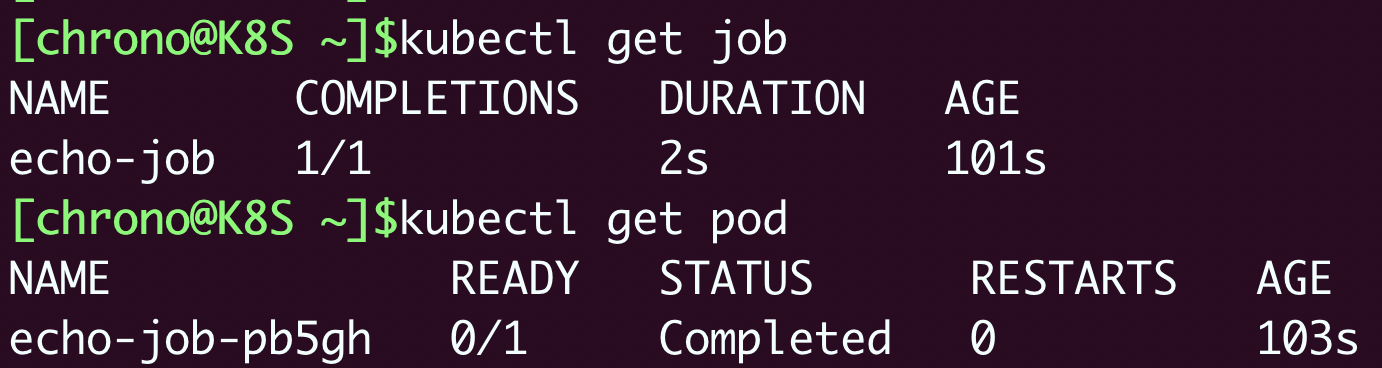

kubectl get job可以看到，因为 Pod 被 Job 管理，它就不会反复重启报错了，而是会显示为 Completed 表示任务完成，而 Job 里也会列出运行成功的作业数量，这里只有一个作业，所以就是 1/1。

kubectl get pob可以看到，Pod 被自动关联了一个名字，用的是 Job 的名字（echo-job）再加上一个随机字符串（pb5gh），这当然也是 Job 管理的“功劳”，免去了我们手工定义的麻烦，这样我们就可以使用命令 kubectl logs 来获取 Pod 的运行的hello world结果

下面的job例子展示job更牛逼的优势

创建一个 Job 对象，名字叫“sleep-job”，它随机睡眠一段时间再退出，模拟运行时间较长的作业（比如 MapReduce）。Job 的参数设置成 15 秒超时，最多重试 2 次，总共需要运行完 4 个 Pod，但同一时刻最多并发 2 个 Pod：

apiVersion: batch/v1
kind: Job
metadata:
  name: sleep-job

spec:
  activeDeadlineSeconds: 15 #设置 Pod 运行的超时时间。
  backoffLimit: 2 #设置 Pod 的失败重试次数。
  completions: 4 #Job 完成需要运行多少个 Pod，默认是 1
  parallelism: 2 #它与 completions 相关，表示允许并发运行的 Pod 数量，避免过多占用资源。

  template:
    spec:
      restartPolicy: OnFailure
      containers:
      - image: busybox
        name: echo-job
        imagePullPolicy: IfNotPresent
        command:
          - sh
          - -c
          - sleep $(($RANDOM % 10 + 1)) && echo done
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

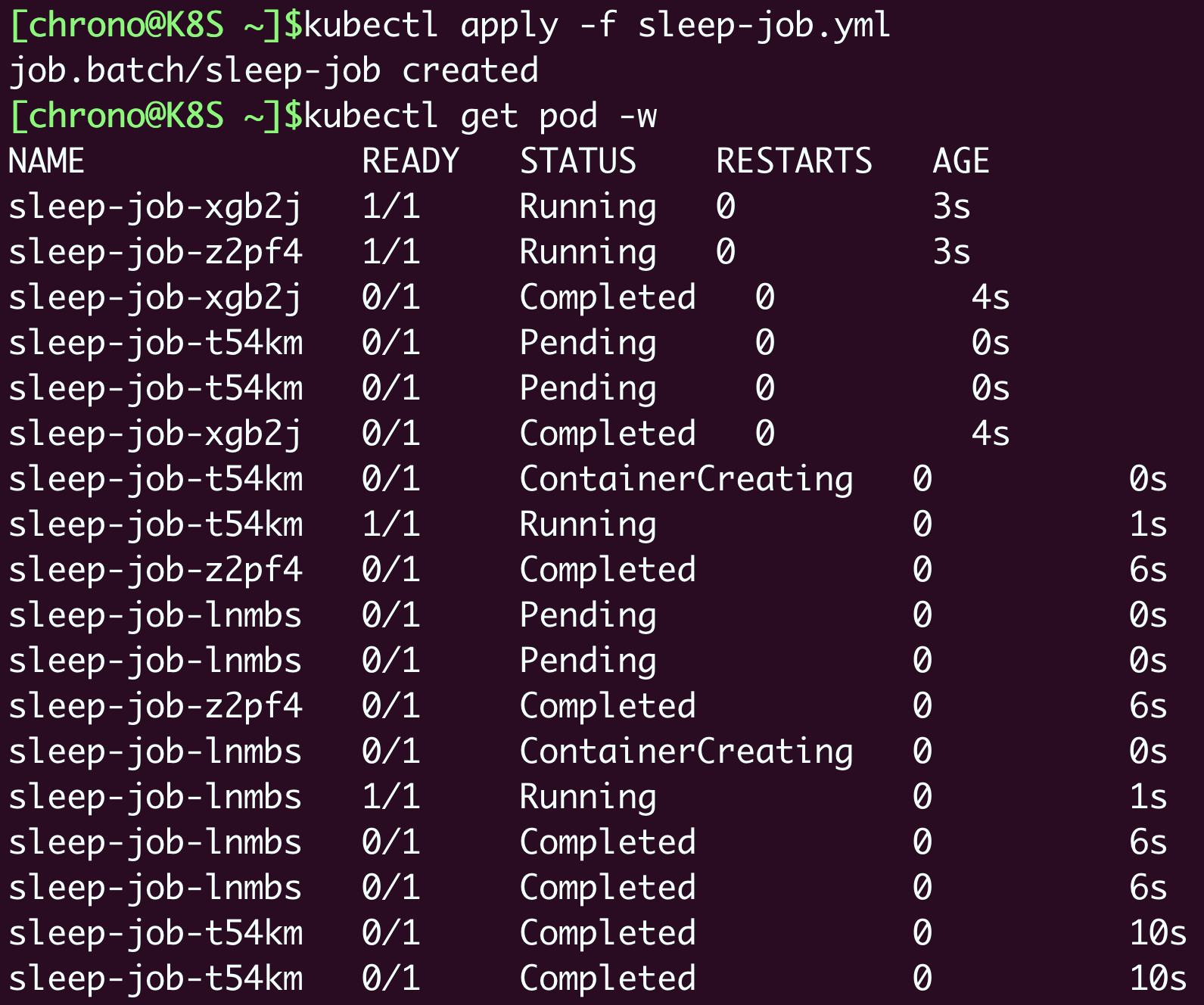

惯例apply运行之后，这次通过kubectl get po -w持续观察看到 Pod 不断被排队、创建、运行的过程:

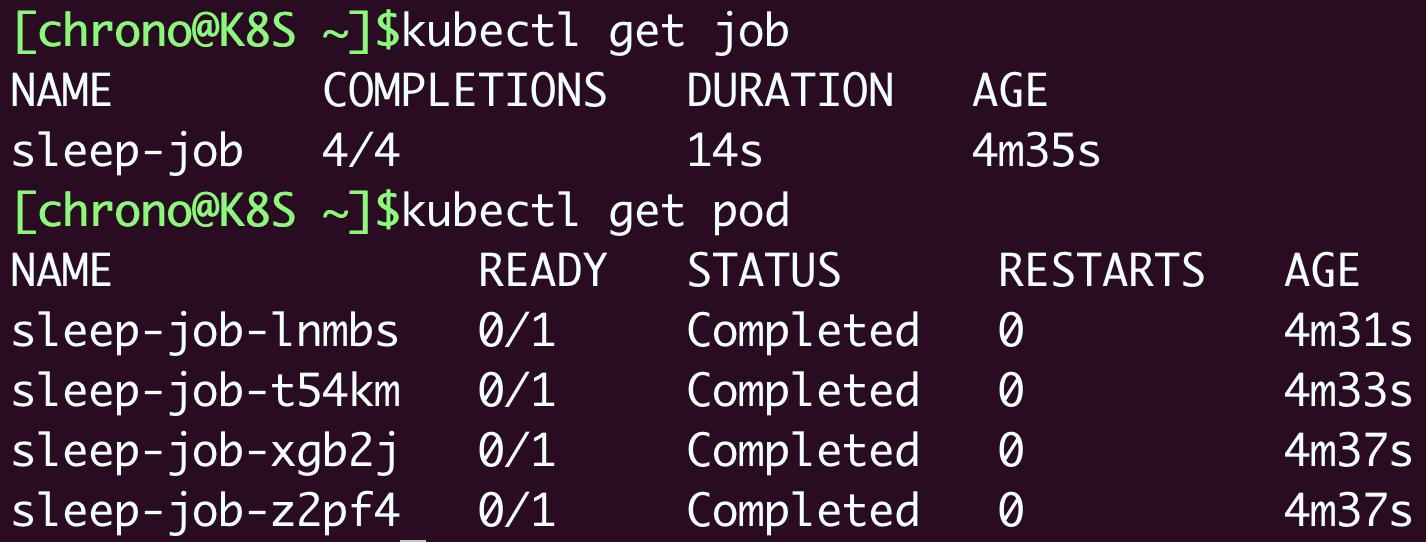

等到 4 个 Pod 都运行完毕，我们再用 kubectl get 来看看 Job 和 Pod 的状态：

# cronjob

apiVersion一定是batch/v1 kind一定是CronJob

生成cj的模板yaml文件

export out="--dry-run=client -o yaml"              # 定义Shell变量
kubectl create cj echo-cj --image=busybox --schedule="" $out
1
2
apiVersion: batch/v1
kind: CronJob
metadata:
  name: echo-cj

spec:
  schedule: '*/1 * * * *'
  jobTemplate:
    spec:
      template:
        spec:
          restartPolicy: OnFailure
          containers:
          - image: busybox
            name: echo-cj
            imagePullPolicy: IfNotPresent
            command: ["/bin/echo"]
            args: ["hello", "world"]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

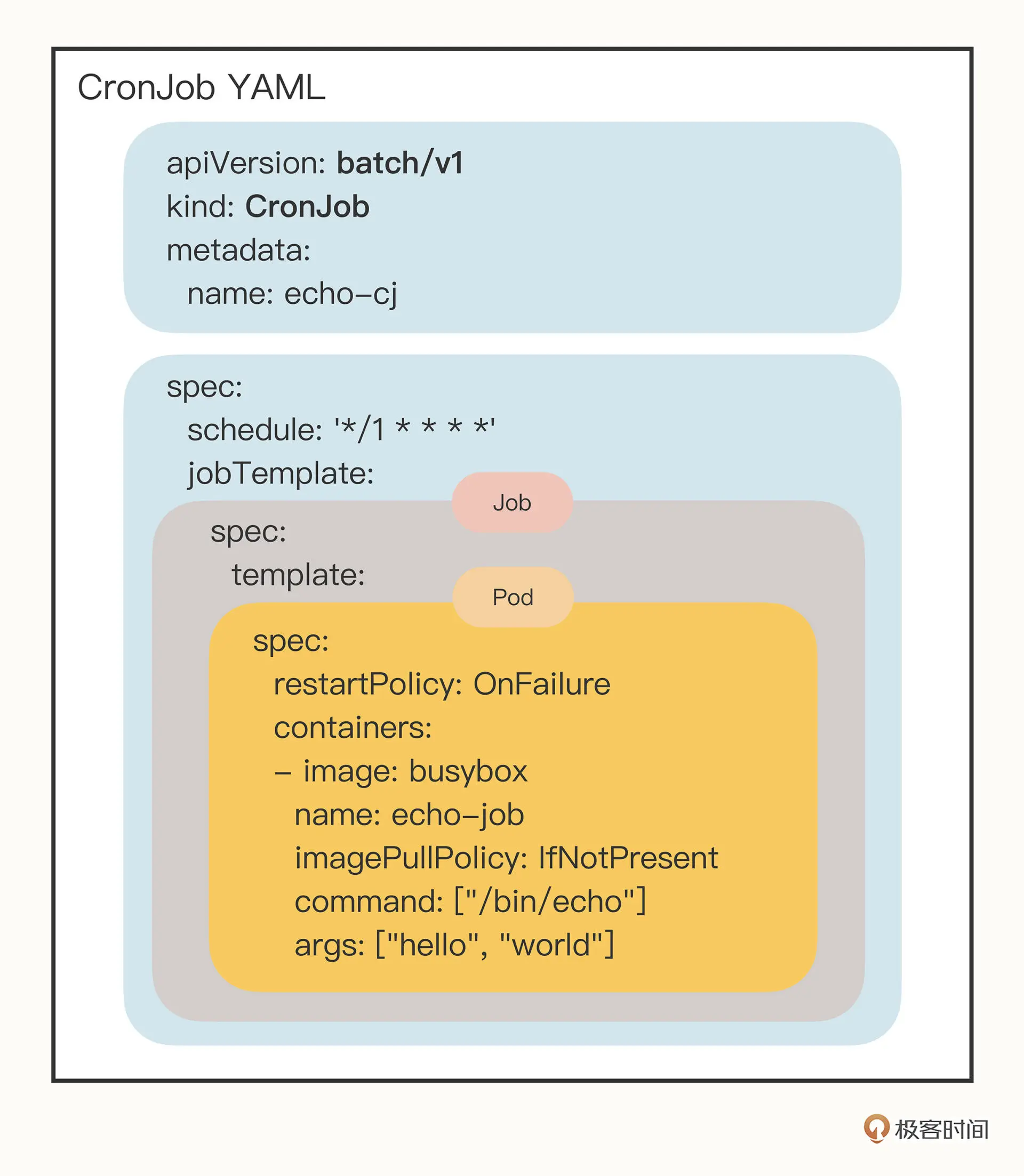

好家伙三个spec嵌套，其实不难：

  • 第一个 spec 是 CronJob 自己的对象规格声明
  • 第二个 spec 从属于“jobTemplate”，它定义了一个 Job 对象。
  • 第三个 spec 从属于“template”，它定义了 Job 里运行的 Pod。

除了定义 Job 对象的“jobTemplate”字段之外，CronJob 还有一个新字段就是“schedule”，用来定义任务周期运行的规则。

类比crontab定时任务的用法，指定分钟、小时、天、月、周，和 Linux 上的 crontab 是一样的。

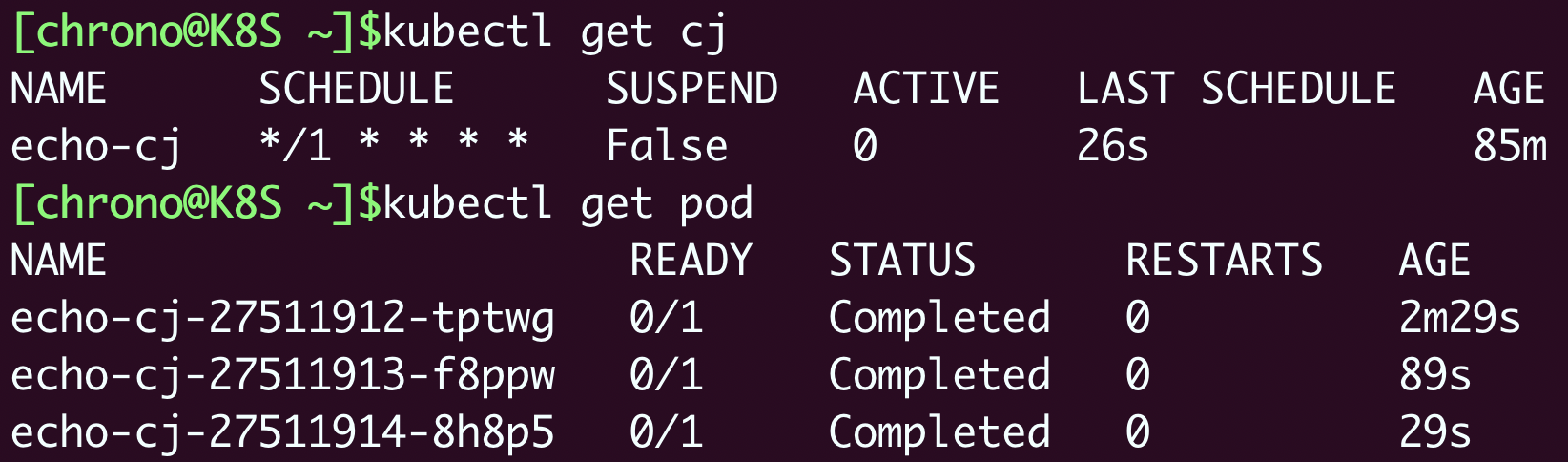

apply运行之后，使用 kubectl get cj、kubectl get pod 来查看状态：

# ConfigMap/Secret

# ConfigMap

k8s中专门管理配置信息的对象：

  • ConfigMap 保存明文配置
  • Secret 保存秘密配置

因为 ConfigMap 存储的是配置数据，是静态的字符串，并不是容器，所以它们就不需要用“spec”字段来说明运行时的“规格”。

生成带有“data”字段的 YAML 样板，你需要在 kubectl create 后面多加一个参数 --from-literal ，表示从字面值生成一些数据

因为在 ConfigMap 里的数据都是 Key-Value 结构，所以 --from-literal 参数需要使用 k=v 的形式。

export out="--dry-run=client -o yaml"
kubectl create cm info --from-literal=k=v $out
1
2
apiVersion: v1
kind: ConfigMap
metadata:
  name: info

data:
  count: '10'
  debug: 'on'
  path: '/etc/systemd'
  greeting: |
    say hello to kubernetes.
1
2
3
4
5
6
7
8
9
10
11

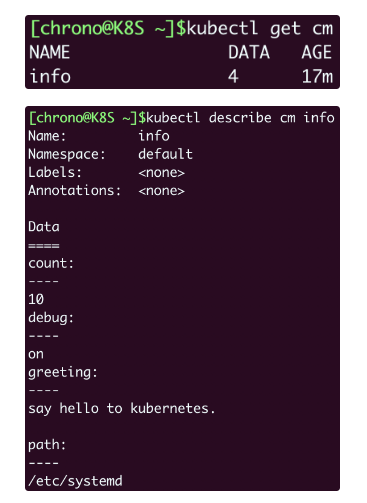

apply运行之后，kubectl get cm，kubectl describe cm info查看

# Secret

创建 YAML 样板的命令是 kubectl create secret generic ，同样，也要使用参数 --from-literal 给出 Key-Value 值：

export out="--dry-run=client -o yaml"
kubectl create secret generic user --from-literal=name=root $out
1
2
apiVersion: v1
kind: Secret
metadata:
  name: user

data:
  name: cm9vdA==
1
2
3
4
5
6
7

看不到name的明文值，是因为做了 Base64 编码，linux本身可以通过下面这样进行 Base64 编码：

echo -n "123456" | base64
MTIzNDU2
1
2

然后就能自己添加数据

apiVersion: v1
kind: Secret
metadata:
  name: user

data:
  name: cm9vdA==  # root
  pwd: MTIzNDU2   # 123456
  db: bXlzcWw=    # mysql
1
2
3
4
5
6
7
8
9

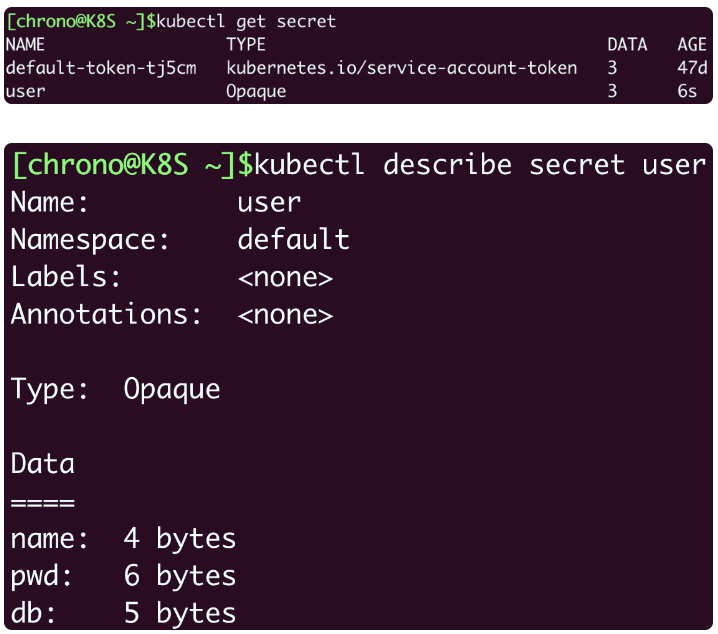

apply之后，查看，data数据不会显示明文，只是显示大小信息

# 如何使用/注入配置信息对象

两种方法：

  • Env 环境变量
  • Volume 加载文件

# Env

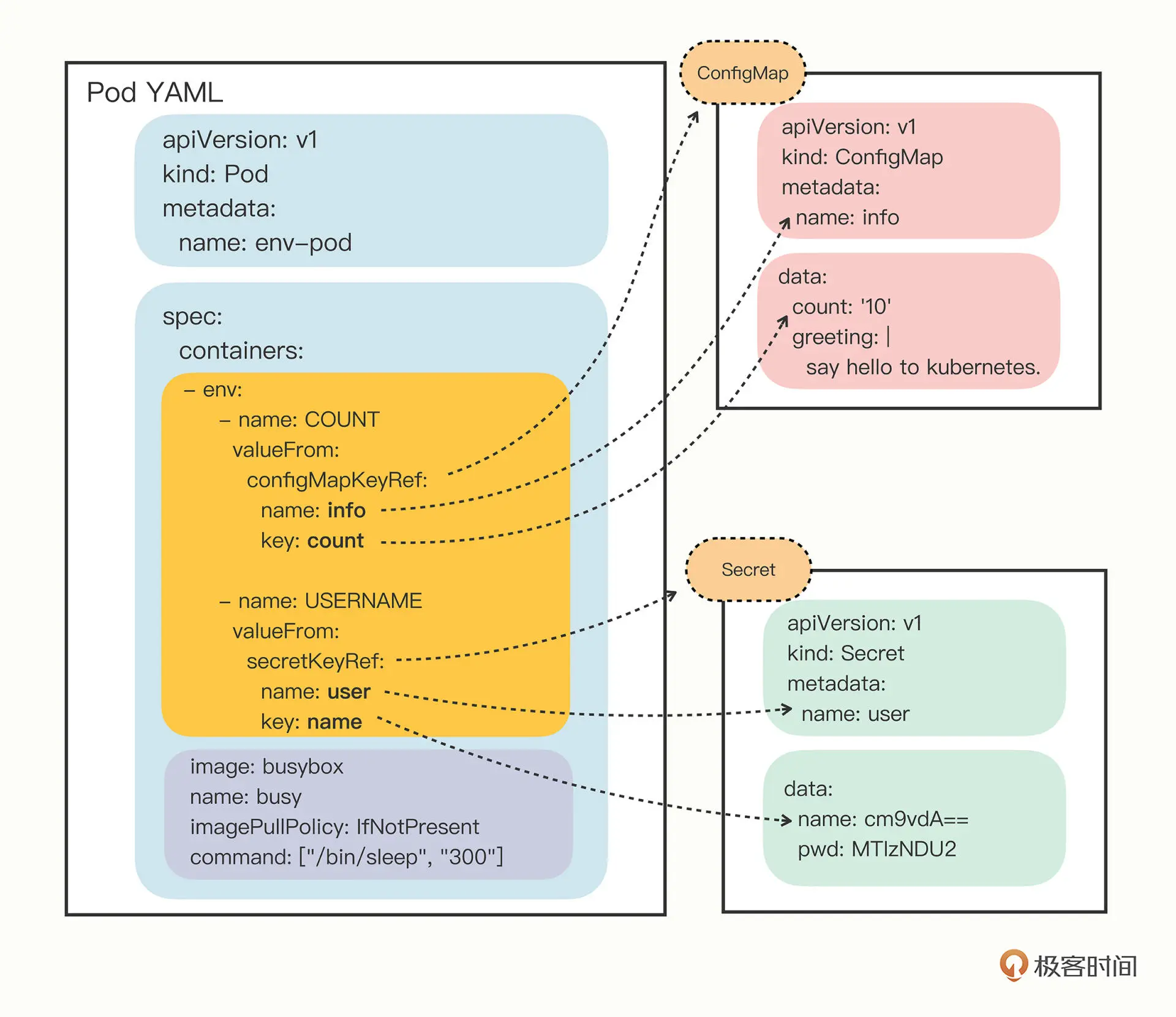

pod的containers字段里的env，就是环境变量，pod.spec.containers.env.valueFrom来指定环境变量值的来源：

  • configMapKeyRef
  • secretKeyRef

然后你要再进一步指定应用的 ConfigMap/Secret 的“name”和它里面的“key”，要当心的是这个“name”字段是 API 对象的名字，而不是 Key-Value 的名字。

下面是pod示范

apiVersion: v1
kind: Pod
metadata:
  name: env-pod

spec:
  containers:
  - env:
      - name: COUNT
        valueFrom:
          configMapKeyRef:
            name: info # API对象
            key: count # kv的key名
      - name: GREETING # kv的key名
        valueFrom:
          configMapKeyRef:
            name: info # API对象
            key: greeting # kv的key名
      - name: USERNAME
        valueFrom:
          secretKeyRef:
            name: user # API对象
            key: name # kv的key名
      - name: PASSWORD
        valueFrom:
          secretKeyRef:
            name: user # API对象
            key: pwd # kv的key名

    image: busybox
    name: busy
    imagePullPolicy: IfNotPresent
    command: ["/bin/sleep", "300"]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

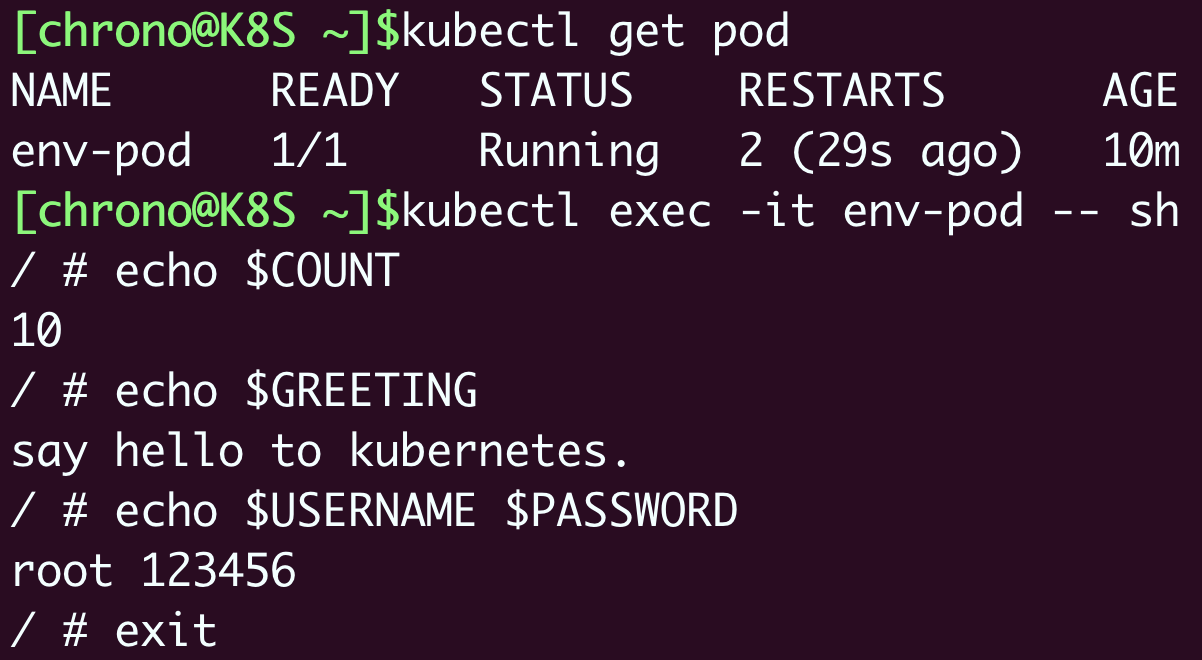

apply之后，exec进入pod，通过echo查看配置是否注入成功

kubectl apply -f env-pod.yml
kubectl exec -it env-pod -- sh

echo $COUNT
echo $GREETING
echo $USERNAME $PASSWORD
1
2
3
4
5
6

# Volume

在 Pod 里挂载 Volume 很容易，只需要在“spec”里增加一个“volumes”字段，然后再定义卷的名字和引用的 ConfigMap/Secret 就可以了。

要注意的是 Volume 属于 Pod，不属于容器，所以它和字段containers是同级的，都属于“spec”。

spec:
  volumes:
  - name: cm-vol
    configMap:
      name: info
  - name: sec-vol
    secret:
      secretName: user
1
2
3
4
5
6
7
8

有了 Volume 的定义之后，就可以在容器里挂载了，这要用到“volumeMounts”字段，正如它的字面含义，可以把定义好的 Volume 挂载到容器里的某个路径下，所以需要在里面用“mountPath”“name”明确地指定挂载路径和 Volume 的名字。

  containers:
  - volumeMounts:
    - mountPath: /tmp/cm-items
      name: cm-vol
    - mountPath: /tmp/sec-items
      name: sec-vol
1
2
3
4
5
6

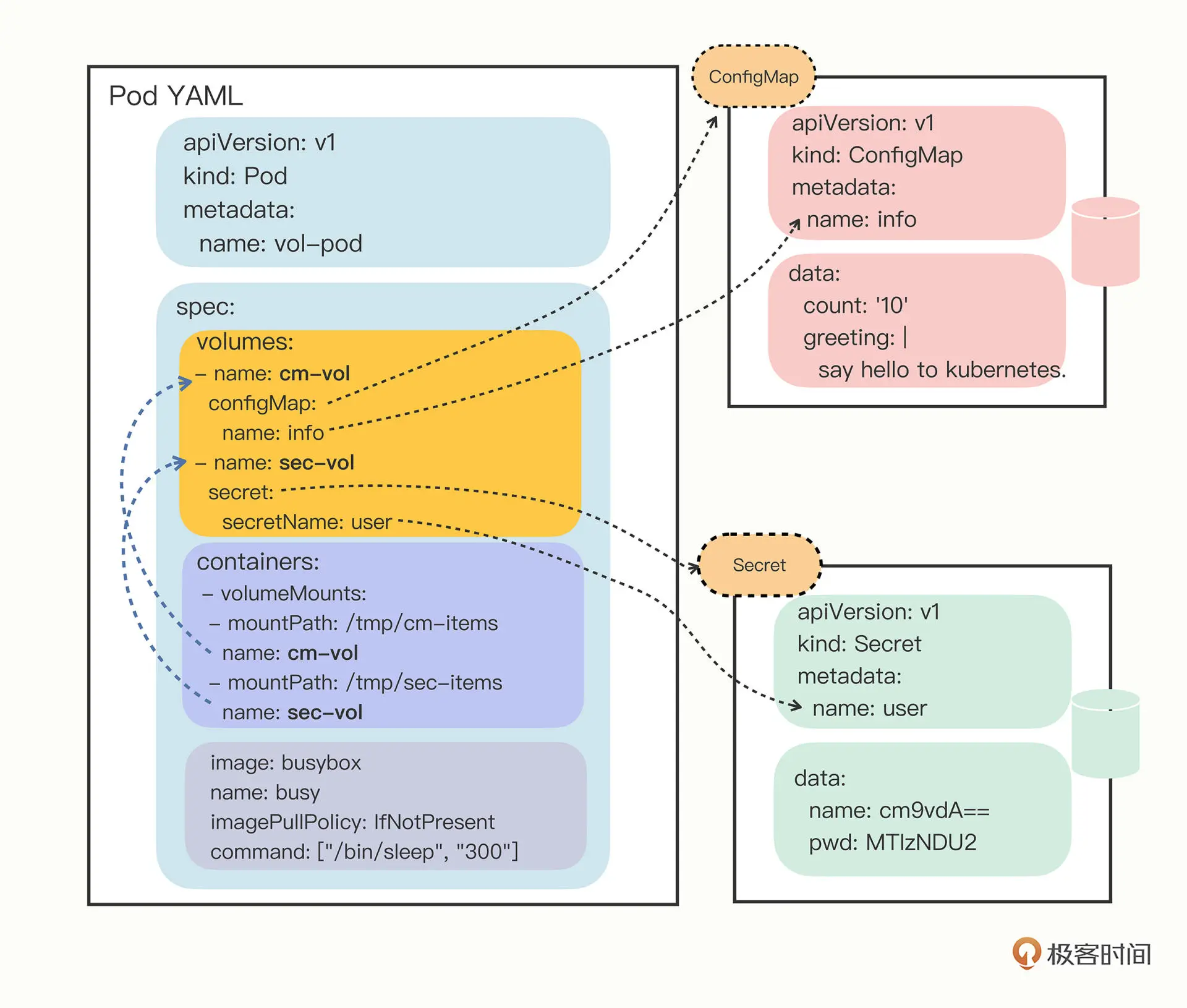

把“volumes”和“volumeMounts”字段都写好之后，配置信息就可以加载成文件了。

对比env环境变量是直接引用了 ConfigMap/Secret，而 Volume 又多加了一个环节，需要先用 Volume 引用 ConfigMap/Secret，然后在容器里挂载 Volume，有点“兜圈子”“弯弯绕”。

这种方式的好处在于：以 Volume 的概念统一抽象了所有的存储，不仅现在支持 ConfigMap/Secret，以后还能够支持临时卷、持久卷、动态卷、快照卷等许多形式的存储，扩展性非常好。

完整的pod的yml文件

apiVersion: v1
kind: Pod
metadata:
  name: vol-pod

spec:
  volumes:
  - name: cm-vol
    configMap:
      name: info
  - name: sec-vol
    secret:
      secretName: user

  containers:
  - volumeMounts:
    - mountPath: /tmp/cm-items
      name: cm-vol
    - mountPath: /tmp/sec-items
      name: sec-vol

    image: busybox
    name: busy
    imagePullPolicy: IfNotPresent
    command: ["/bin/sleep", "300"]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

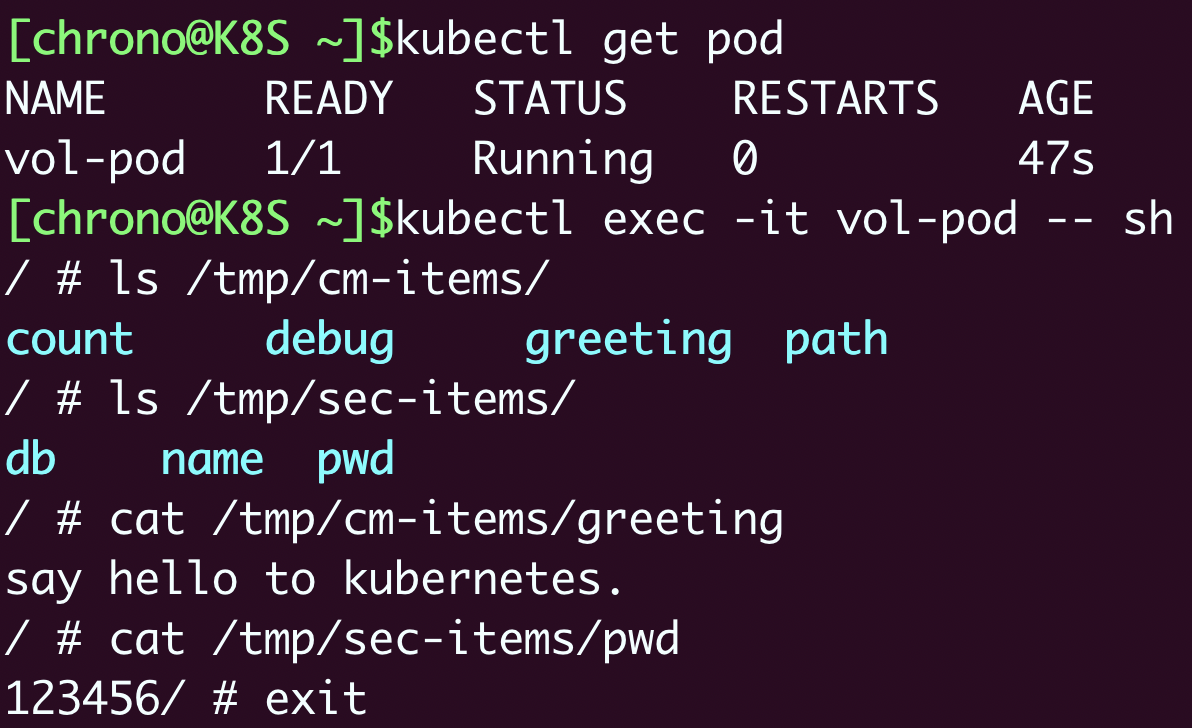

apply之后

kubectl get pod
kubectl exec -it vol-pod -- sh
1
2

ConfigMap 和 Secret 都变成了目录的形式，而它们里面的 Key-Value 变成了一个个的文件，而文件名就是 Key。

# 总结

以 Volume 的方式来使用 ConfigMap/Secret，就和环境变量不太一样。环境变量用法简单，更适合存放简短的字符串，而 Volume 更适合存放大数据量的配置文件，在 Pod 里加载成文件后让应用直接读取使用。

# deployment

创建deploy模板文件

export out="--dry-run=client -o yaml"
kubectl create deploy ngx-dep --image=nginx:alpine $out
1
2

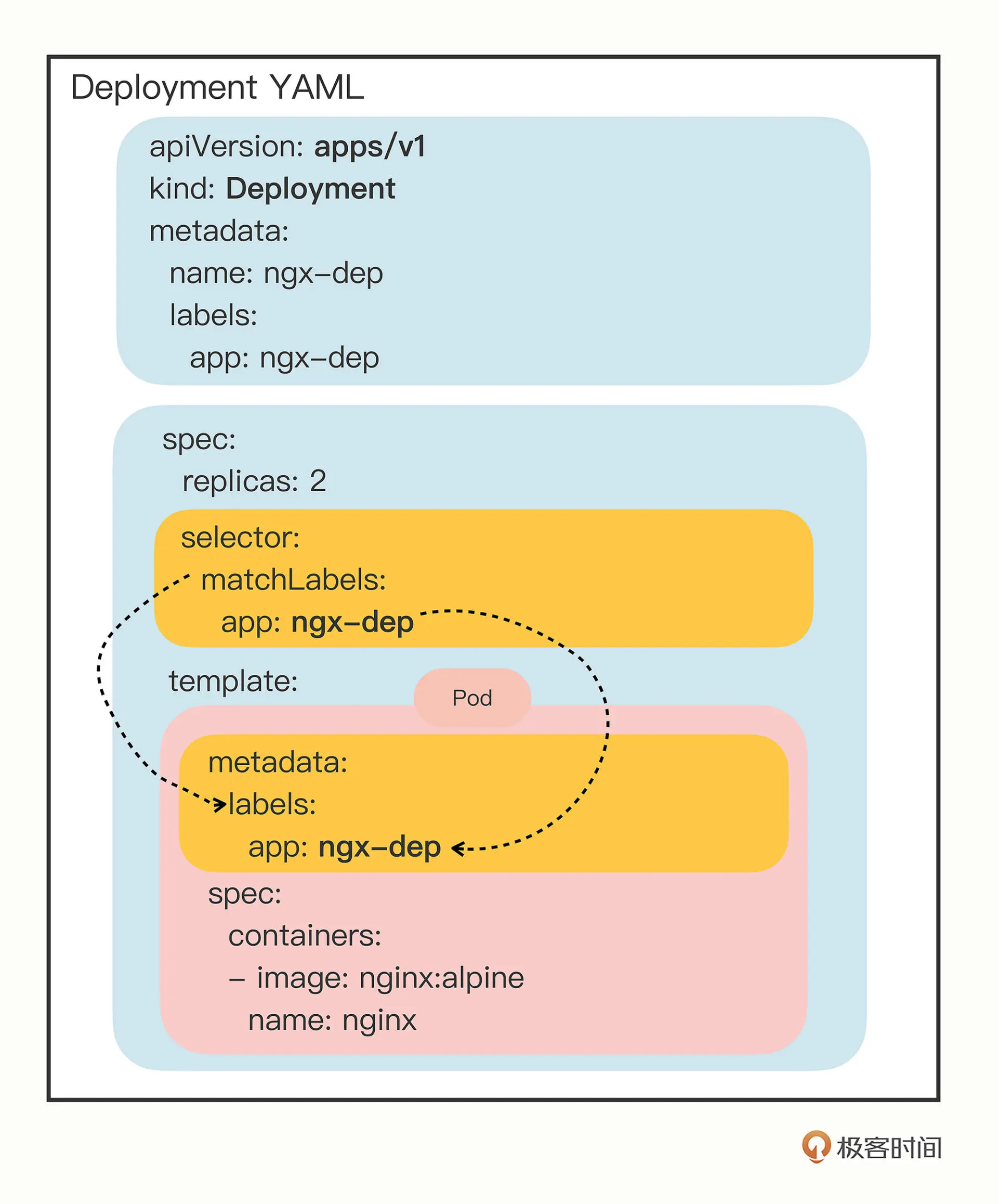

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: ngx-dep
  name: ngx-dep

spec:
  replicas: 2 # pod副本数量
  selector:
    matchLabels: # 要被管理的pod的label匹配规则
      app: ngx-dep # 命令行要写成 app=ngx-dep

  template: # pod模板
    metadata:
      labels:
        app: ngx-dep # 要与上面模板pod的label匹配规则一致
    spec:
      containers:
      - image: nginx:alpine
        name: nginx
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# 应用伸缩，弹性扩容

apply之后，相对pod进行增减扩容，执行下面的命令

kubectl scale --replicas=5 deploy ngx-dep
1

有了deployment 的label匹配pod，就能根据label查找pod了

kubectl get po -l app=ngx
kubectl get po -l 'app in (nginx, ngx, ngx-dep)'
1
2

# DaemonSet

弥补Deployment不能在固定节点部署的不足

在集群的每个节点都有且仅有一个pod运行，作用如守卫一样，看紧每个节点

因为不能通过命令生成模板，所有可以参考官网模板例子 (opens new window)

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: redis-ds
  labels:
    app: redis-ds

spec:
  selector:
    matchLabels:
      name: redis-ds

  template:
    metadata:
      labels:
        name: redis-ds
    spec:
      containers:
      - image: redis:5-alpine
        name: redis
        ports:
        - containerPort: 6379
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

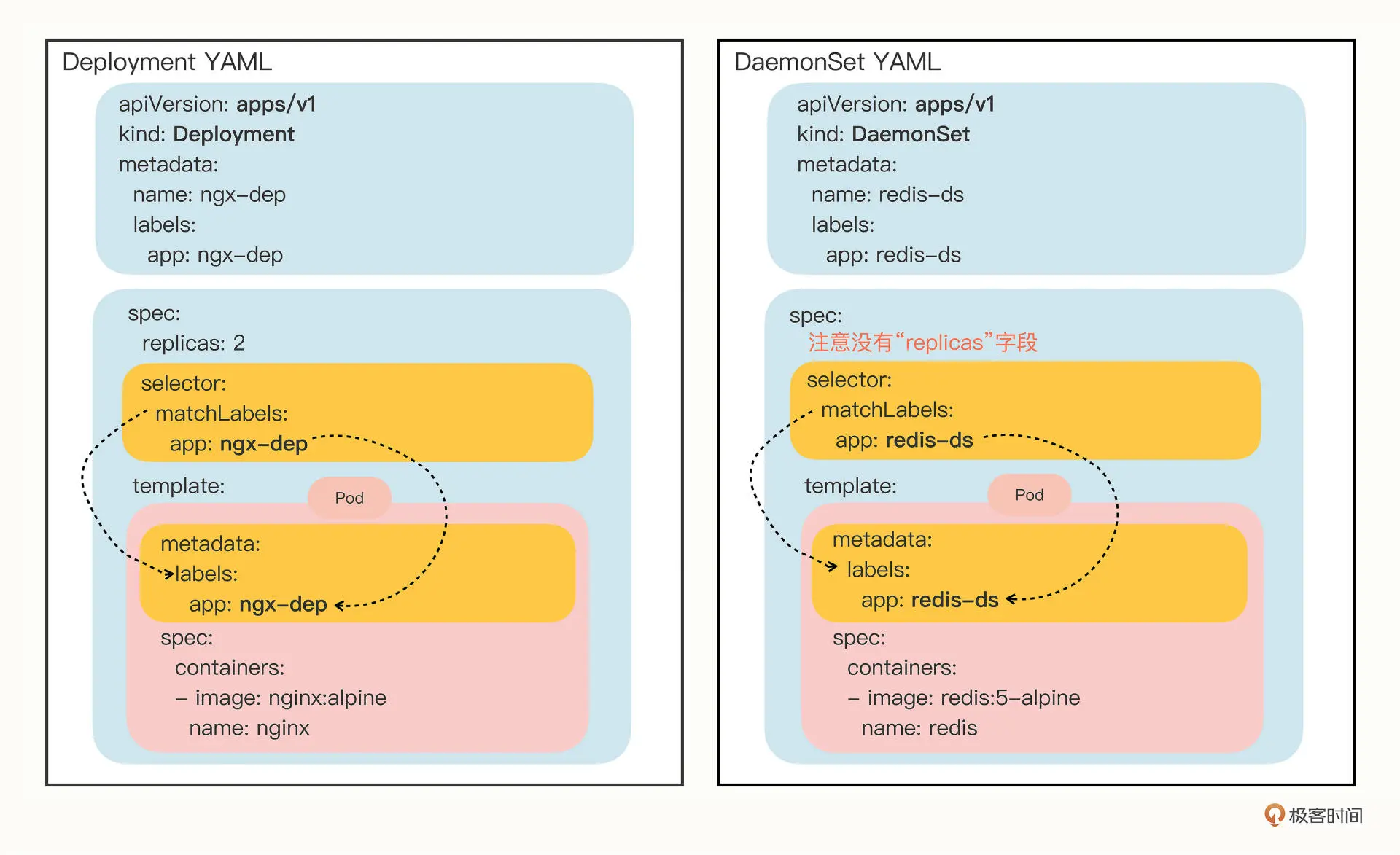

DaemonSet 仅仅是在 Pod 的部署调度策略上和 Deployment 不同，其他的都是相同的

所以可以通过创建deployment模板的方式间接创建daemonset模板，参考上一节，这里不展示了

# taint 污点

“污点”是 Kubernetes 节点的一个属性，它的作用也是给节点“贴标签”，但为了不和已有的 labels 字段混淆，就改成了 taint。

操作 Node 上的“污点”属性需要使用命令 kubectl taint，然后指定节点名、污点名和污点的效果，去掉污点要额外加上一个 - 。

比如要去掉 Master 节点的“NoSchedule”效果，就要用这条命令：

kubectl taint node master node-role.kubernetes.io/master:NoSchedule-
1

# toleration 容忍度

和“污点”相对的，就是 Pod 的“容忍度”，顾名思义，就是 Pod 能否“容忍”污点。

容忍度是从属于pod的，也就是说在 Job/CronJob、Deployment 里为它们管理的 Pod 也加上 tolerations，从而能够更灵活地调度应用。

给pod添加容忍度，使之可以在一定“污染”的节点上运行。

比如让 DaemonSet 里的 Pod 能够在 Master 节点上运行，容忍节点的 node-role.kubernetes.io/master:NoSchedule ：

...
tolerations:
- key: node-role.kubernetes.io/master
  effect: NoSchedule
  operator: Exists
1
2
3
4
5

# 静态pod

不受k8s的apiserver，scheduler管理，只受每个节点上的kubelet管理。

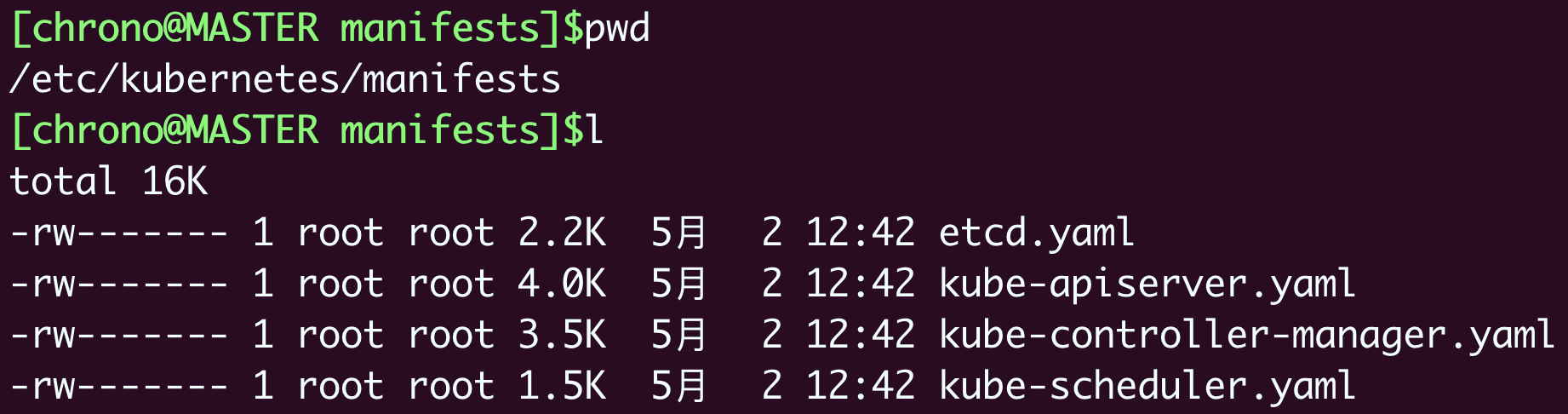

静态 Pod”的 YAML 文件默认都存放在节点的 /etc/kubernetes/manifests 目录下，它是 Kubernetes 的专用目录。

# service

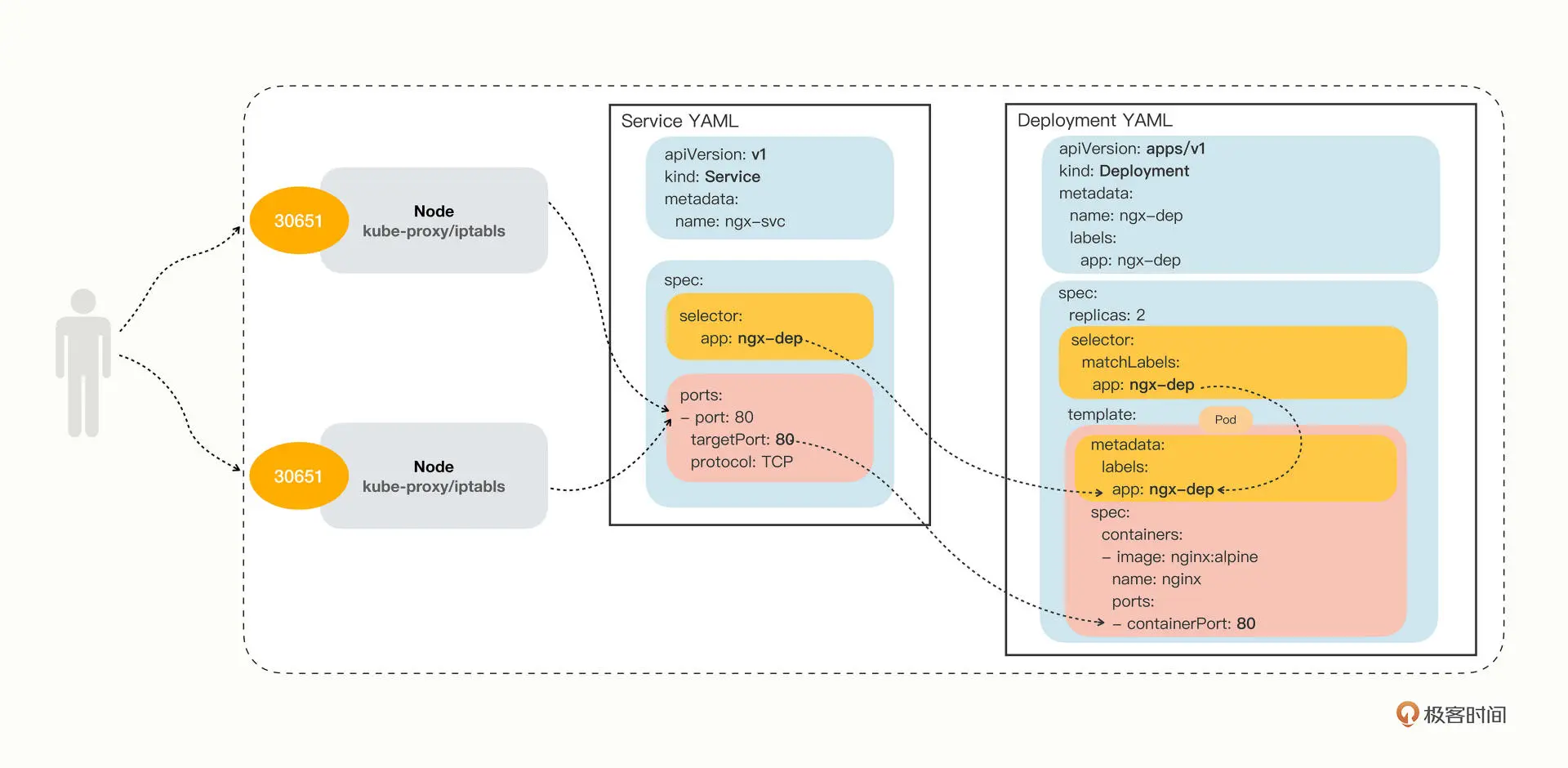

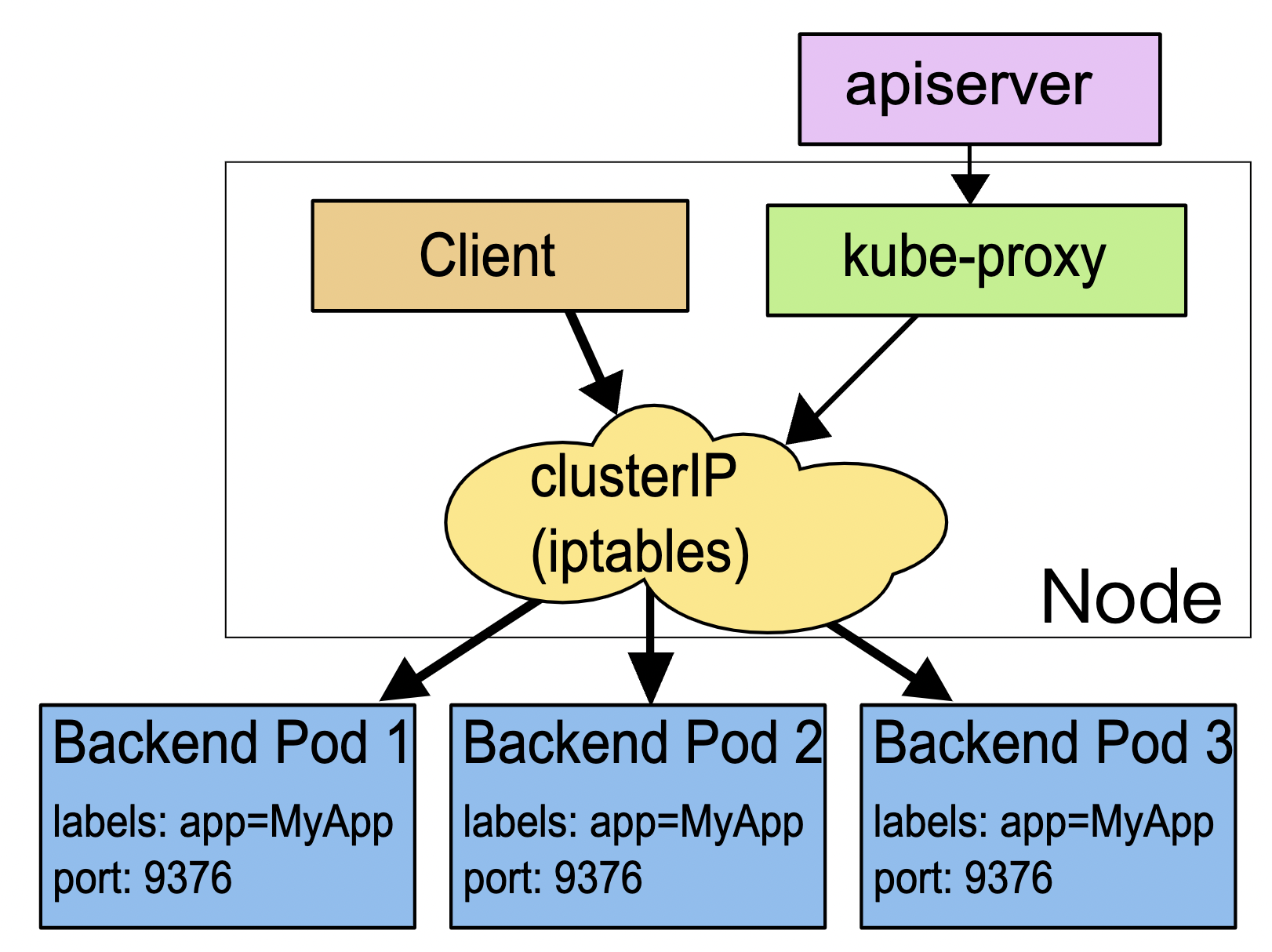

Service 使用了 iptables 技术，每个节点上的 kube-proxy 组件自动维护 iptables 规则，客户不再关心 Pod 的具体地址，只要访问 Service 的固定 IP 地址，Service 就会根据 iptables 规则转发请求给它管理的多个 Pod，是典型的负载均衡架构。

Service 并不是只能使用 iptables 来实现负载均衡，它还有另外两种实现技术：性能更差的 userspace 和性能更好的 ipvs

它本质上就是一个由 kube-proxy 控制的四层负载均衡，在 TCP/IP 协议栈上转发流量

Service 本身是没有服务能力的，它只是一些 iptables 规则，真正配置、应用这些规则的实际上是节点里的 kube-proxy 组件。

创建service模板yml文件

export out="--dry-run=client -o yaml"
kubectl expose deploy ngx-dep --port=80 --target-port=80 $out
1
2

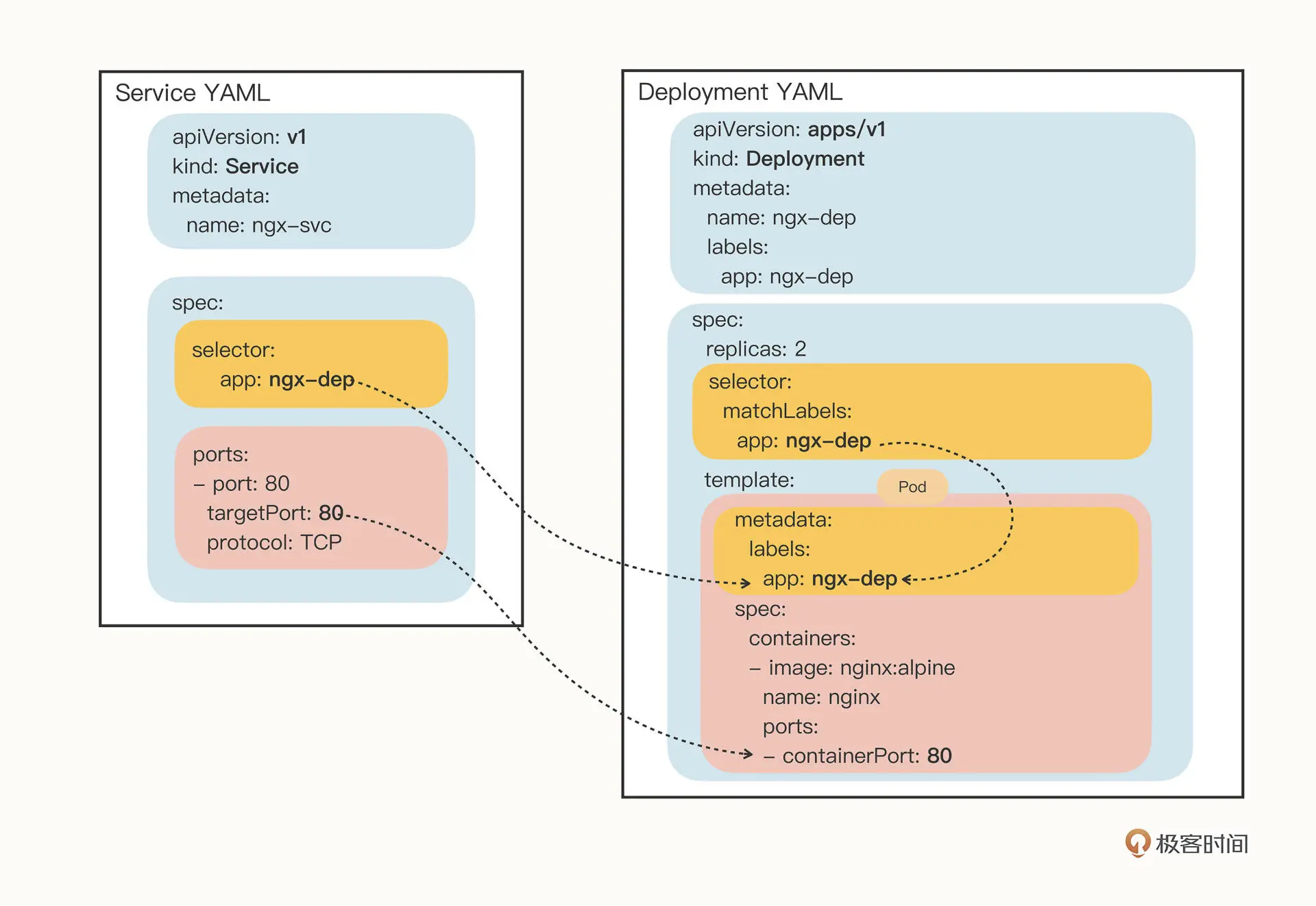

apiVersion: v1
kind: Service
metadata:
  name: ngx-svc

spec:
  selector:
    app: ngx-dep

  ports:
  - port: 80 # service的端口
    targetPort: 80 # pod的端口
    protocol: TCP
1
2
3
4
5
6
7
8
9
10
11
12
13

# 小改造

  1. 定义一个nginx的pod的配置信息对象configMap
apiVersion: v1
kind: ConfigMap
metadata:
  name: ngx-conf

data:
  default.conf: |
    server {
      listen 80;
      location / {
        default_type text/plain;
        return 200
          'srv : $server_addr:$server_port\nhost: $hostname\nuri : $request_method $host $request_uri\ndate: $time_iso8601\n';
      }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
  1. 在deployment的pod模板里面定义存储卷volumes，再通过volumeMunts将上面的配置文件加到nginx的pod的模板里
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-dep

spec:
  replicas: 2
  selector:
    matchLabels:
      app: ngx-dep

  template:
    metadata:
      labels:
        app: ngx-dep
    spec:
      volumes:
      - name: ngx-conf-vol
        configMap:
          name: ngx-conf

      containers:
      - image: nginx:alpine
        name: nginx
        ports:
        - containerPort: 80

        volumeMounts:
        - mountPath: /etc/nginx/conf.d
          name: ngx-conf-vol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

# service的负载均衡方式

  • clusterIP 默认 集群内可以直接用service的名字+端口访问pod
  • ExternalName 云服务商提供
  • LoadBalancer 云服务商提供
  • NodePort

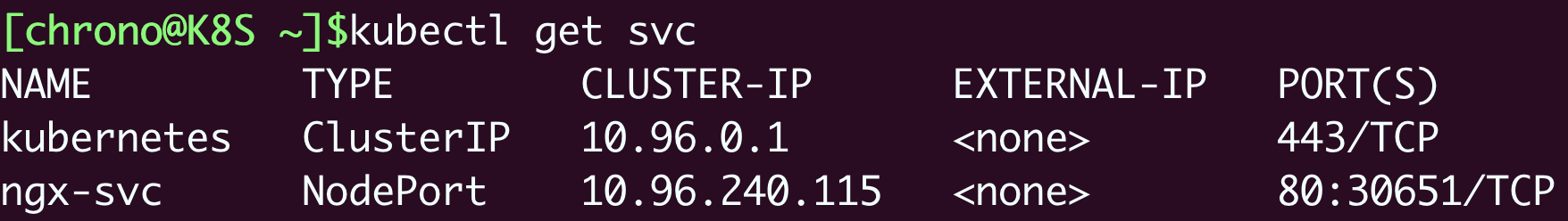

NodePort
Service 除了会对后端的 Pod 做负载均衡之外，还会在集群里的每个节点上创建一个独立的端口，用这个端口对外提供服务

修改service的type字段，再apply运行即可

apiVersion: v1
...
spec:
  ...
  type: NodePort
1
2
3
4
5

由于会在每个节点都暴露同一个对外的端口，所以利用任一节点ip+对外的端口都能实现从外部访问pod

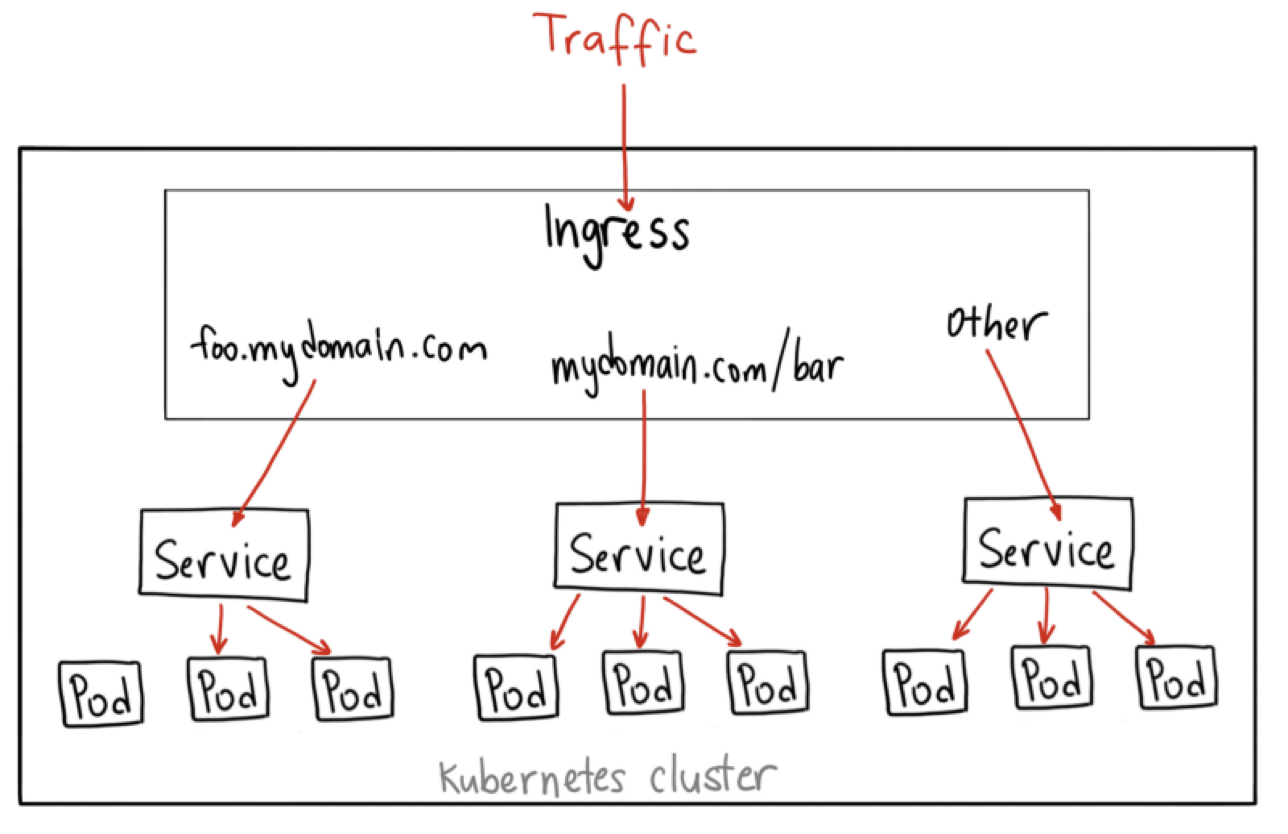

# ingress

Service把服务暴露到集群外部，就只能使用 NodePort 或者 LoadBalancer 这两种方式，而它们都缺乏足够的灵活性

ingress工作在七层的 HTTP/HTTPS 协议上的，有更多的高级路由条件，比如主机名、URI、请求头、证书等，也是集群流量总出入口

# ingress controller

Ingress 也只是一些 HTTP 路由规则的集合，相当于一份静态的描述文件，真正要把这些规则在集群里实施运行，还需要有另外一个东西，这就是 Ingress Controller

它的作用就相当于 Service 的 kube-proxy，能够读取、应用 Ingress 规则，处理、调度流量。

不过 Ingress Controller 要做的事情太多，与上层业务联系太密切，所以 Kubernetes 把 Ingress Controller 的实现交给了社区

# ingress yaml

创建模板yaml文件，要添加两个必要参数

  • --class，指定 Ingress 从属的 Ingress Class 对象。
  • --rule，指定路由规则，基本形式是“URI=Service”，也就是说是访问 HTTP 路径就转发到对应的 Service 对象，再由 Service 对象转发给后端的 Pod。
export out="--dry-run=client -o yaml"
kubectl create ing ngx-ing --rule="ngx.test/=ngx-svc:80" --class=ngx-ink $out
1
2
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ngx-ing  # ingress的名子，建议后缀还是写全ingress
spec:
  ingressClassName: ngx-ink  #对应参数 --class=ngx-ink
  rules: # 这里将url的路由规则拆散，逐个匹配
  - host: ngx.test  # 主机名 对应参数 --rule="ngx.test/=ngx-svc:80"
    http:
      paths:
      - path: / # 匹配路径
        pathType: Exact # 路径的匹配方式：这里是精确匹配；前缀匹配是Prefix
        backend: #指定转发的service对象
          service:
            name: ngx-svc  # --rule="ngx.test/=ngx-svc:80"
            port:
              number: 80   # --rule="ngx.test/=ngx-svc:80"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

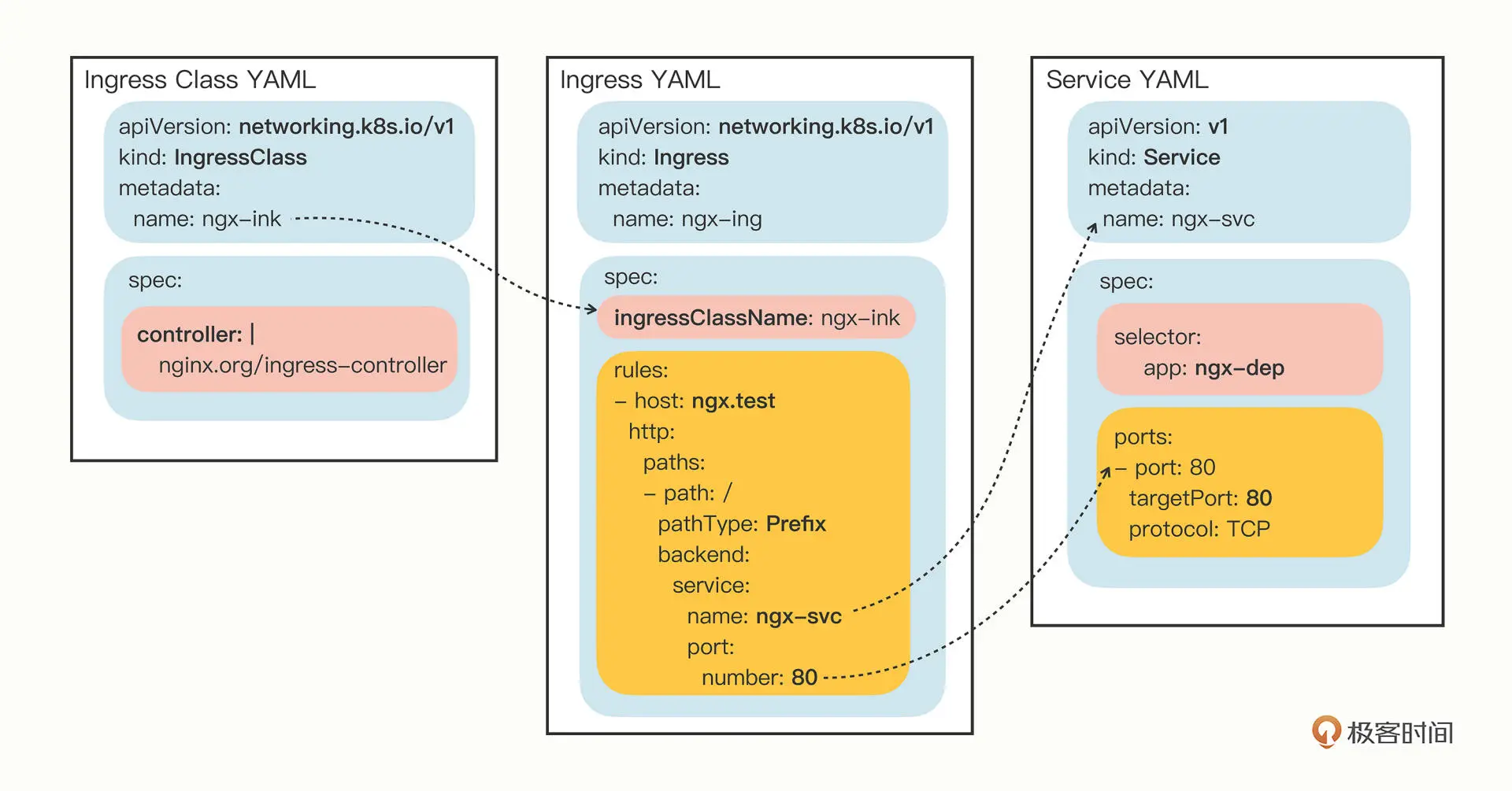

# ingress class

ingress class是连接ingress和ingress controller的，所以yaml文件的spec里面要指定好ingress controller

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: ngx-ink
spec:
  controller: nginx.org/ingress-controller
1
2
3
4
5
6

  1. 现在有了Jenkins-service

  2. 所以要创建jenkins-ingress.yaml

  3. 再创建jenkins-ingressclass.yaml

  4. 将jenkins-ingressclass配置到ingress-controller里面

  5. 现在有了Jenkins-service 已运行

apiVersion: v1
kind: Service
metadata:
  name: jenkins-service
spec:
  type: NodePort
  ports:
  - port: 8080 # service's port
    targetPort: 8080 # pod's port
  selector:
    app: jenkins
1
2
3
4
5
6
7
8
9
10
11
  1. 所以要创建jenkins-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: jenkins-ingress
spec:
  ingressClassName: jenkins-ingressclass
  rules:
  - host: ngx.test
    http:
      paths:
      - path: /
        pathType: Exact
        backend:
          service:
            name: jenkins-service
            port:
              number: 80
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
  1. 系统本来的ingressclass nginx
apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  annotations:
    ingressclass.kubernetes.io/is-default-class: "true"
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"networking.k8s.io/v1","kind":"IngressClass","metadata":{"annotations":{"ingressclass.kubernetes.io/is-default-class":"true"},"labels":{"app.kubernetes.io/component":"controller","app.kubernetes.io/instance":"ingress-nginx","app.kubernetes.io/name":"ingress-nginx","app.kubernetes.io/version":"1.2.0"},"name":"nginx"},"spec":{"controller":"k8s.io/ingress-nginx"}}
  creationTimestamp: "2022-10-12T02:45:13Z"
  generation: 1
  labels:
    app.kubernetes.io/component: controller
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/version: 1.2.0
  name: nginx
  resourceVersion: "817"
  uid: 027cb9be-404d-4147-a4d4-0d12967104b4
spec:
  controller: k8s.io/ingress-nginx
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
编辑 (opens new window)
#k8s
ingress controller实战
helm包管理工具

← helm包管理工具→

最近更新
01
人生前期重要的能力
05-17
02
防火墙命令
04-11
03
docker-compose部署mysql主从集群
03-22
更多文章>
Theme by Vdoing | Copyright © 2022-2023 Hincky | MIT License | 粤ICP备2022120427号
