# ingress:集群的流量出入口

本节三个重要角色：

ingress
ingress class
ingress controller

# 为什么要有ingress

# 路由访问角度

service适合进群内部的相互访问，如果要对外暴露，只能走两条路：

NodePort
LoadBalancer

不够灵活，不能根据url/文件路径/来定制负载

# 负载角度

由于service本质上是一个由 kube-proxy 控制的四层负载均衡，在 TCP/IP 协议栈上转发流量，只能够依据 IP 地址和端口号做一些简单的判断和组合：

而跑在七层的 HTTP/HTTPS 协议上的，有更多的高级路由条件，比如主机名、URI、请求头、证书等等。

而这些在 TCP/IP 网络栈里是根本看不见的，因此service并不能完全解决网络流量的管理问题。

# 小结

综合以上两点，所以k8s需要新的API对象：ingress，来作为七层的负载均衡

# 为什么要有ingress controller

类比Service，Ingress 也只是一些 HTTP 路由规则（用 HTTP/HTTPS 协议定义流量应该如何分配、转发）的集合，相当于一份静态的描述文件。

Ingress Controller才是真正把这些规则在集群里实施运行，它的作用就相当于 Service 的 kube-proxy，能够读取、应用 Ingress 规则，处理、调度流量。

下表是k8s中API对象的对应关系

规则	读取，调度，应用规则
service	kube-proxy
ingress	ingress controller

然而因为Ingress Controller要做的事情太多，与上层业务联系太密切。

所以k8s没有将Ingress Controller内置成API对象，反而把Ingress Controller的实现交给社区

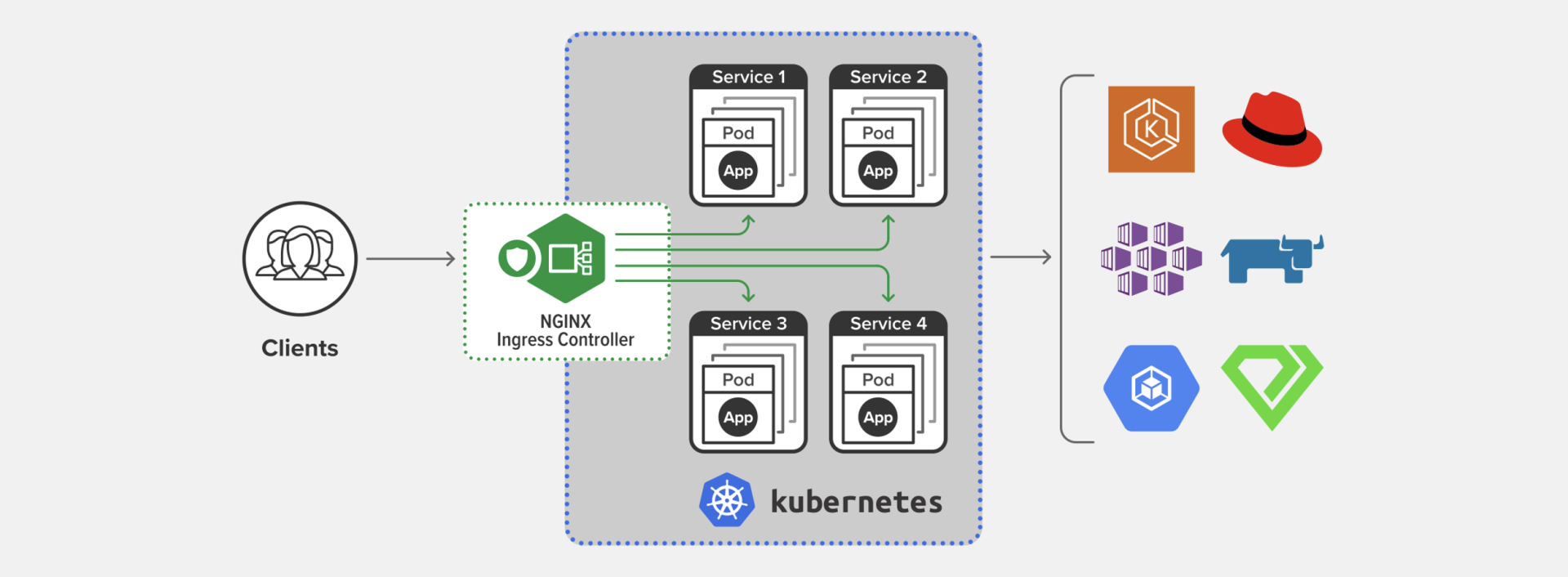

其中最富盛名的就是下图的Nginx Ingress Controller

nic可以将ingress对象转化成Nginx的配置文件并使之生效

# 为什么要有 ingress class

随着 Ingress 规则太多，都交给一个 Ingress Controller 处理会让它不堪重负:

多个 Ingress 对象没有很好的逻辑分组方式，管理和维护成本很高；
集群里有不同的租户，他们对 Ingress 的需求差异很大甚至有冲突，无法部署在同一个 Ingress Controller 上。

基于缓存思维：“一层不行就再加一层” 的原则

于是提出Ingress Class的概念，夹在前面两者之间，作为解耦强绑定的中间层。

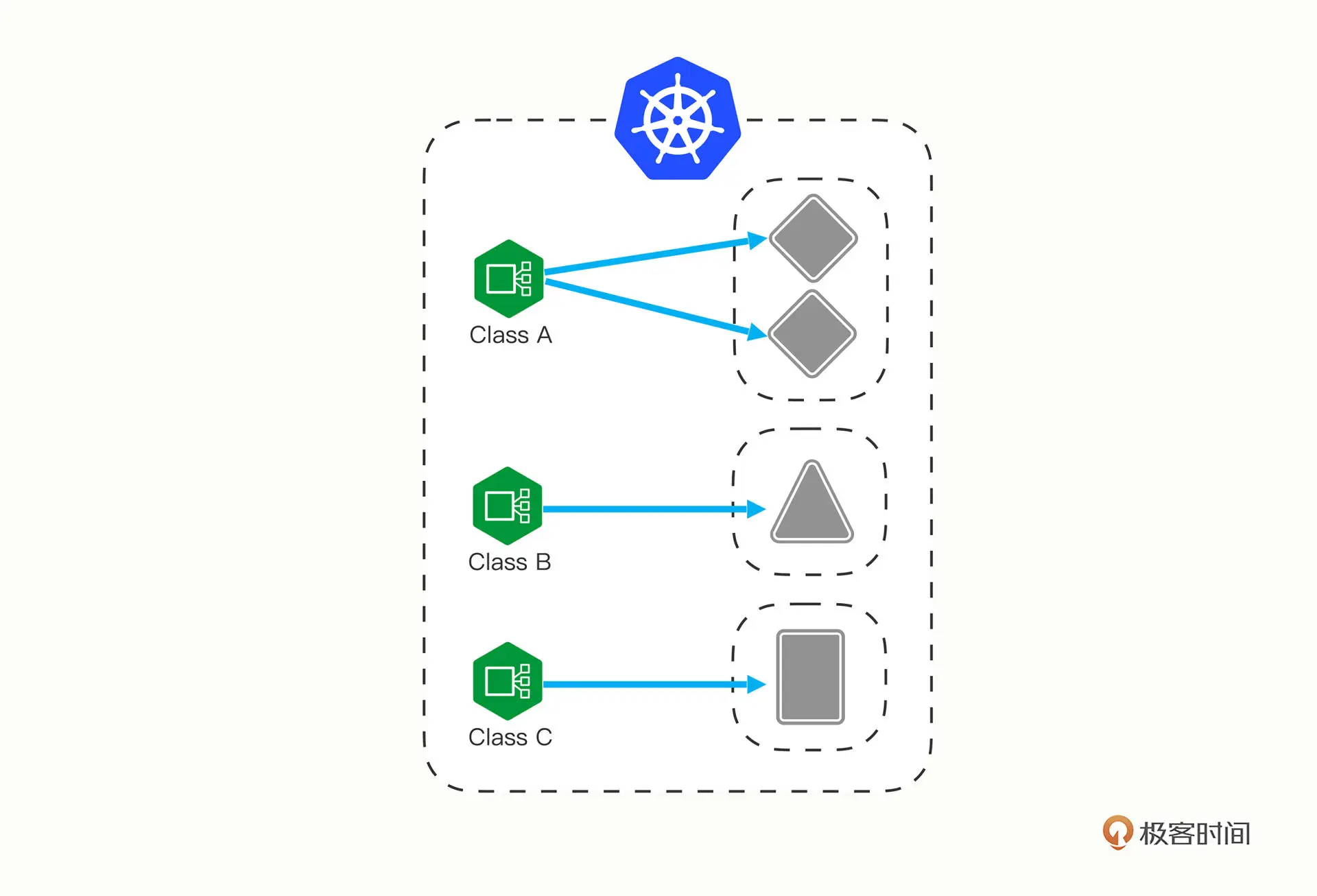

K8s 用户可以转向管理 Ingress Class，用它来定义不同的业务逻辑分组，简化 Ingress 规则的复杂度。比如说，我们可以用 Ingress Class A 处理博客流量、Ingress Class B 处理短视频流量、Ingress Class C 处理购物流量。

# 如何用yaml编写ingress，ingress class

像之前学习 Deployment、Service 对象一样，首先用命令 kubectl api-resources 查看它们的基本信息

kubectl api-resources | grep ingress

打印结果

[root@master deployment]# kubectl api-resources | grep ingress
NAME                SHORTNAMES      APIVERSION          NAMESPACED     KIND
ingressclasses                   networking.k8s.io/v1     false       IngressClass
ingresses               ing      networking.k8s.io/v1     true        Ingress

1
2
3
4

ingress的简写是ing，两者的版本都是networking.k8s.io/v1

没有Ingress Controller是因为它和其他两个对象不太一样

它不只是描述文件，是一个要实际干活、处理流量的应用程序。

而应用程序在 K8s 里早就有对象来管理了，那就是 Deployment 和 DaemonSet

所以我们只需要再学习 Ingress 和 Ingress Class 的用法就可以了。

# ingress.yml

# 创建模板yaml

使用 kubectl create 来创建模板文件，需要加两个参数：

--class，指定 Ingress 从属的 Ingress Class 对象。
--rule，指定路由规则，基本形式是“URI=Service”，也就是说是访问 HTTP 路径就转发到对应的 Service 对象，再由 Service 对象转发给后端的 Pod。

export out="--dry-run=client -o yaml"
kubectl create ing ngx-ing --rule="ngx.test/=ngx-svc:80" --class=ngx-ink $out

1
2

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ngx-ing
spec:
  ingressClassName: ngx-ink  #对应参数 --class=ngx-ink
  rules:
  - host: ngx.test  #对应参数 --rule="ngx.test/=ngx-svc:80"
    http:
      paths:
      - path: /
        pathType: Exact
        backend:
          service:
            name: ngx-svc  # --rule="ngx.test/=ngx-svc:80"
            port:
              number: 80   # --rule="ngx.test/=ngx-svc:80"

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

# ingress-class.yml

ingress class只是起到联系 Ingress 和 Ingress Controller 的作用。

所以它的定义非常简单，在“spec”里只有一个必需的字段“controller”，表示要使用哪个 Ingress Controller，具体的名字就要看实现文档了。

比如nginx的IngressClass，就要在spec里面标明nginx.org/ingress-controller

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: ngx-ink

spec:
  controller: nginx.org/ingress-controller

1
2
3
4
5
6
7

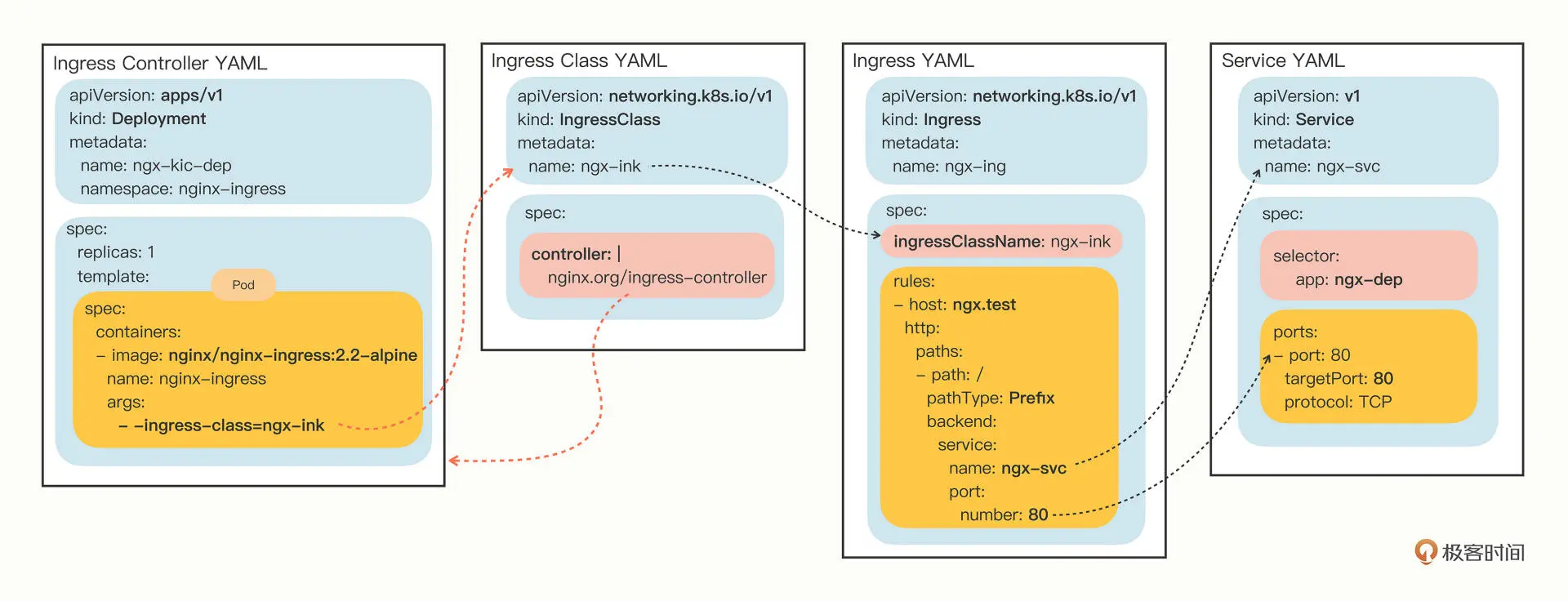

下图是Ingress，ingress class，service yaml文件的对应关系

由于ingress class的yaml文件比较小，因此将其和ingress的yaml合并为单个ingress.yml方便使用

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ngx-ing
spec:
  ingressClassName: ngx-ink  #对应参数 --class=ngx-ink
  rules:
  - host: ngx.test  #对应参数 --rule="ngx.test/=ngx-svc:80"
    http:
      paths:
      - path: /
        pathType: Exact
        backend:
          service:
            name: ngx-svc  # --rule="ngx.test/=ngx-svc:80"
            port:
              number: 80   # --rule="ngx.test/=ngx-svc:80"
---
apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: ngx-ink
spec:
  controller: nginx.org/ingress-controller
---
